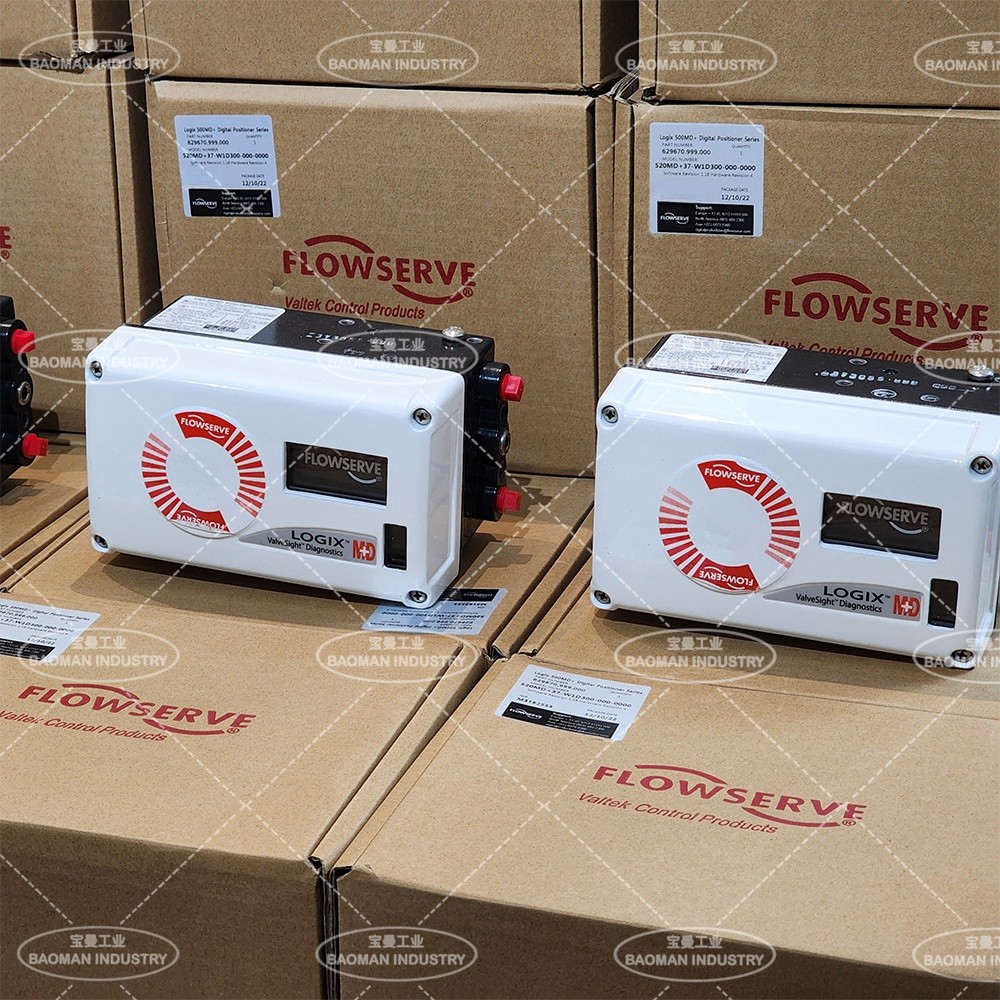

一、定位器系列简介

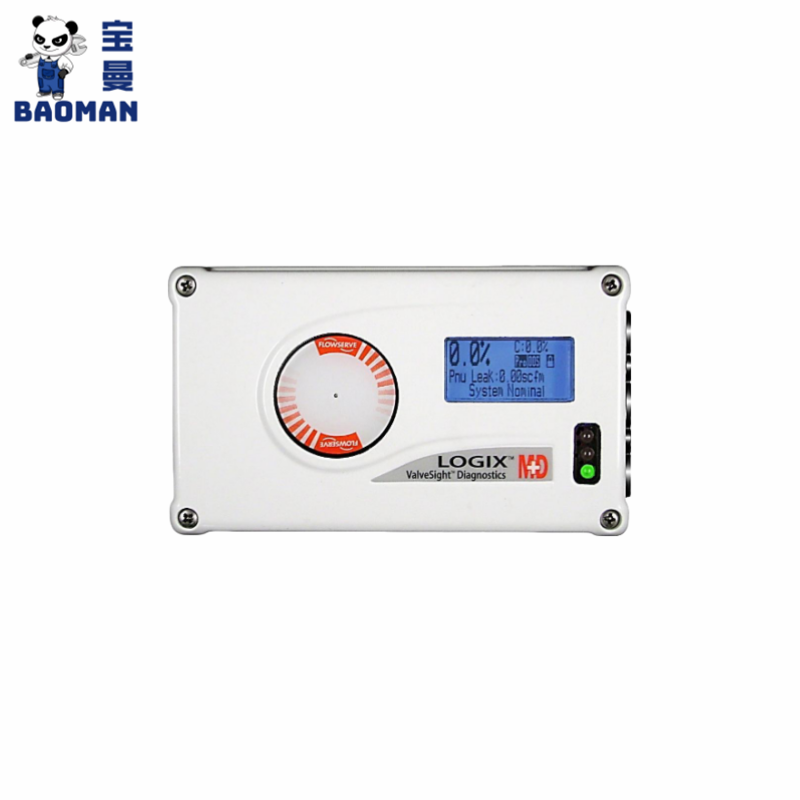

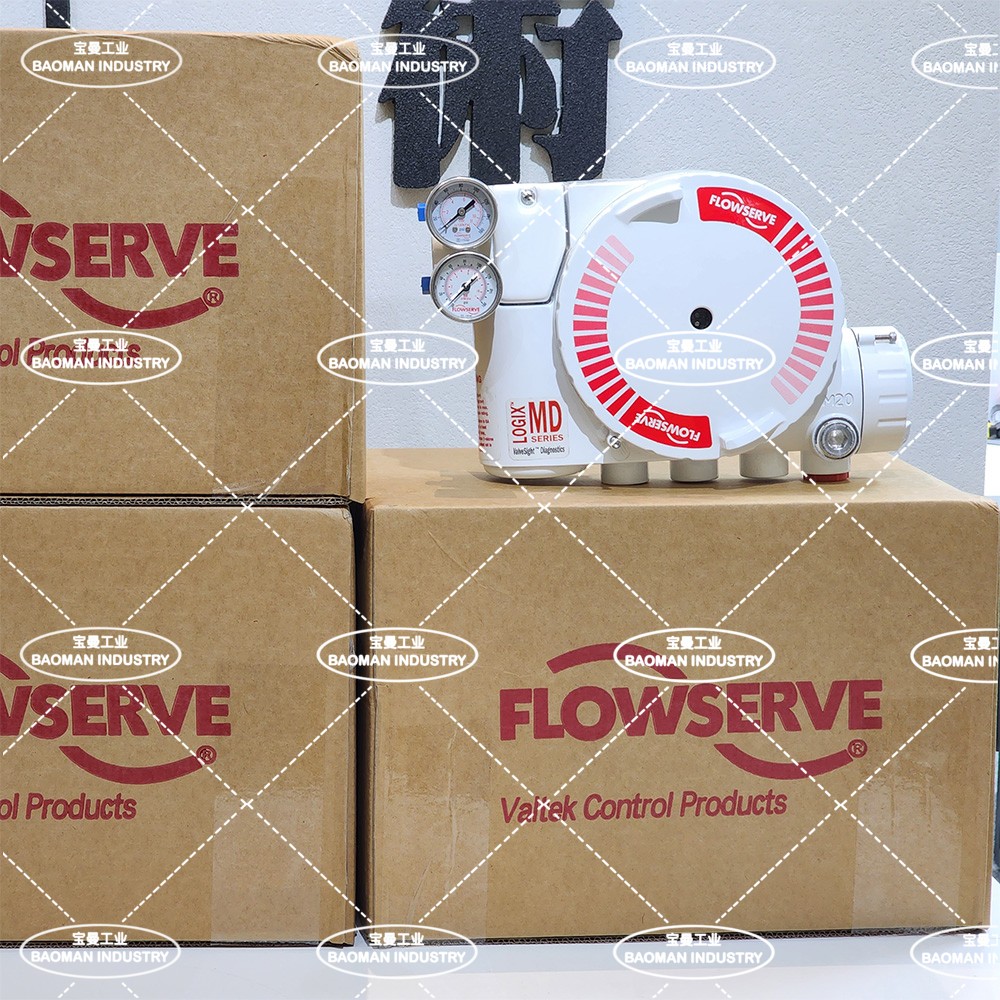

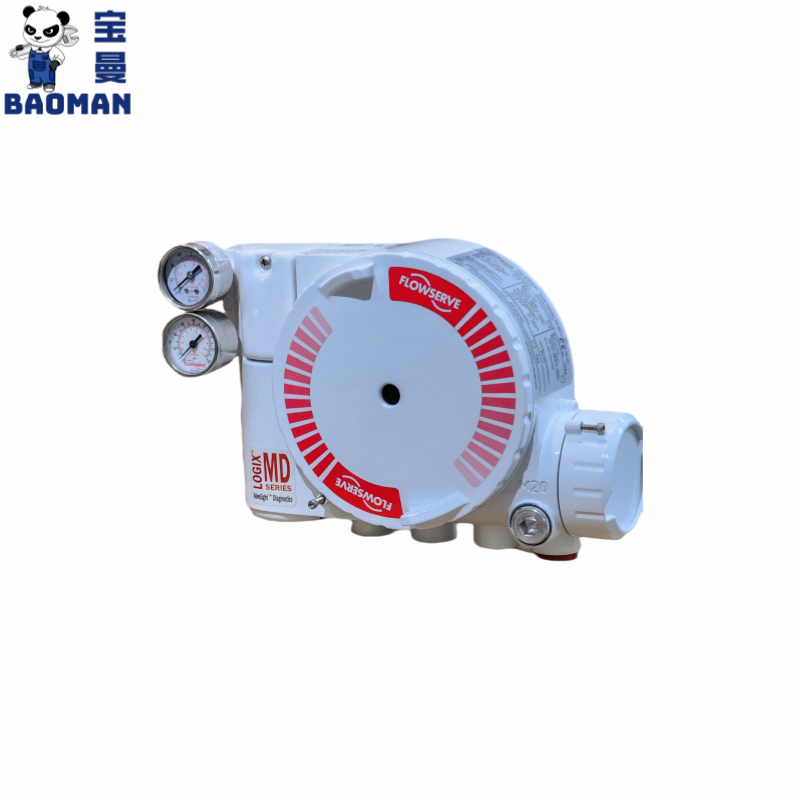

二、Logix 520MD 定位器概述
Logix 520MD 定位器可就地进行设置、调节响应速度及校准，无需额外工具或配置器。
控制面板组成
- Quick-Cal™ 快速校准按钮（用于零位/满位自动设置）
接线端子说明
* 限位开关 1 和 2 为独立电路板。

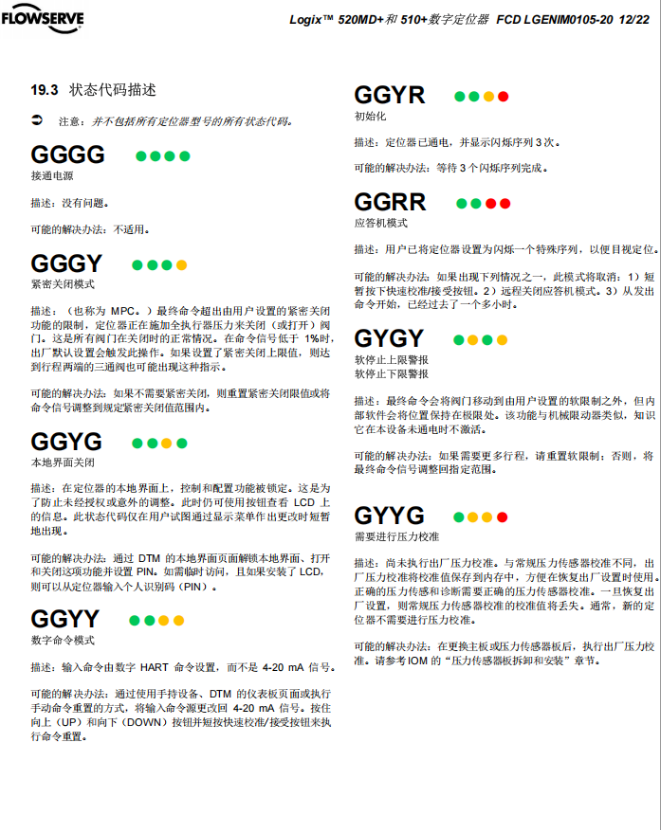

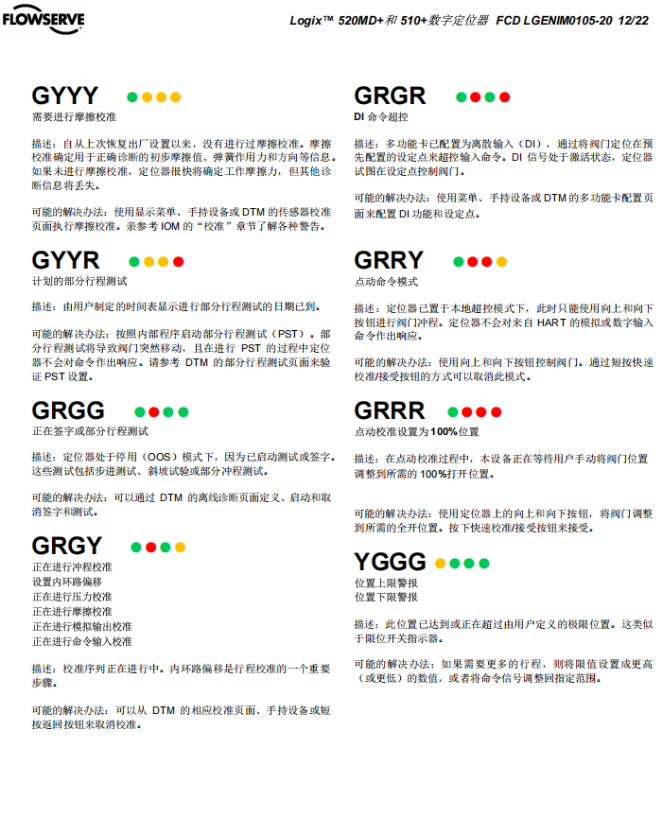

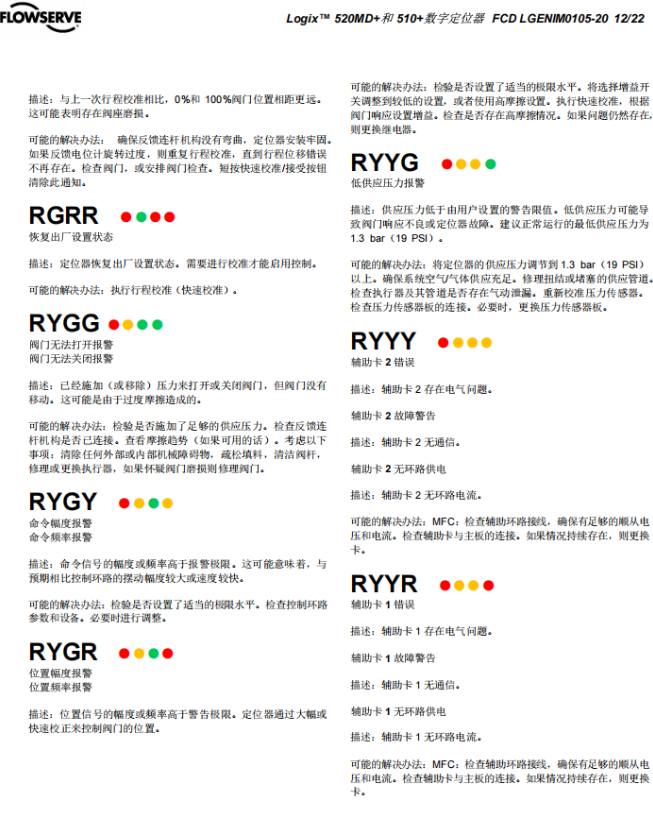

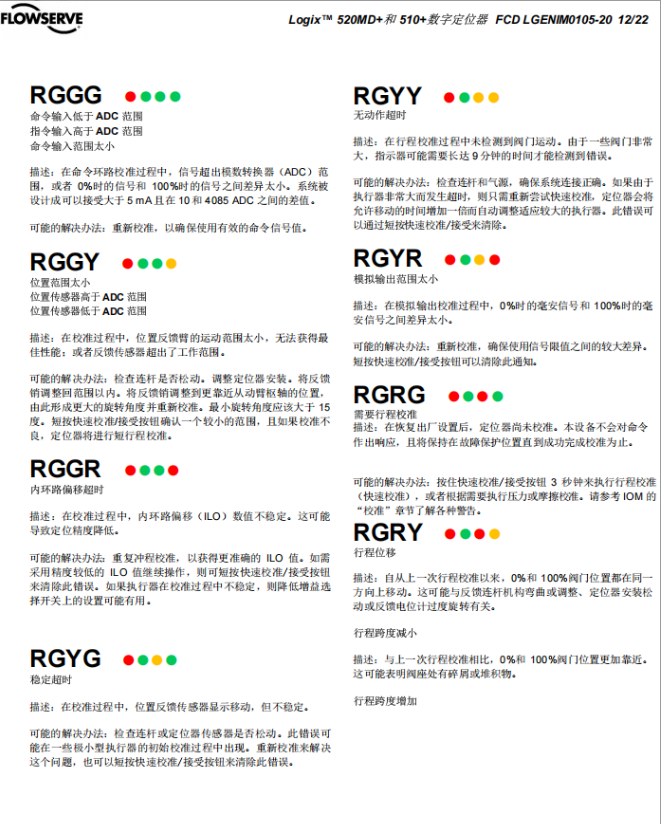

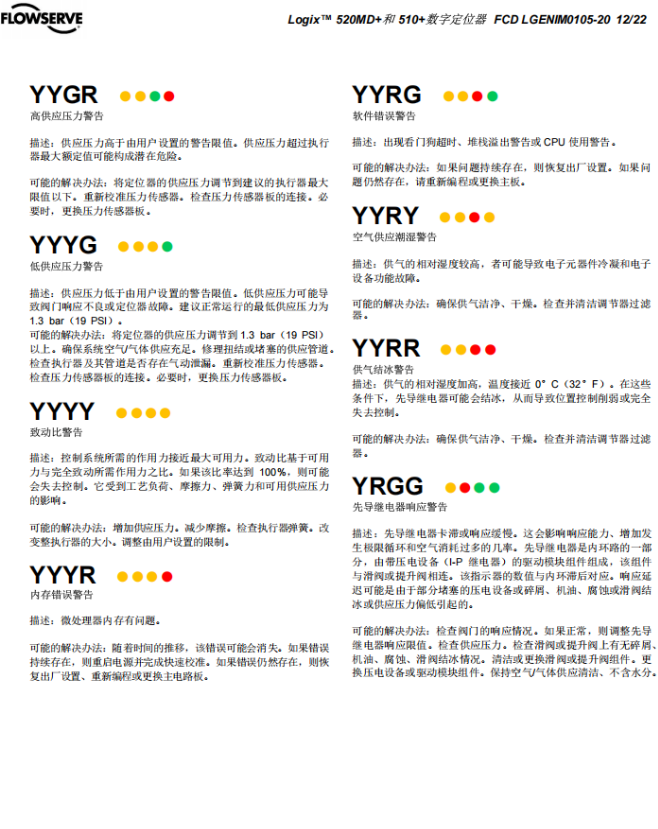

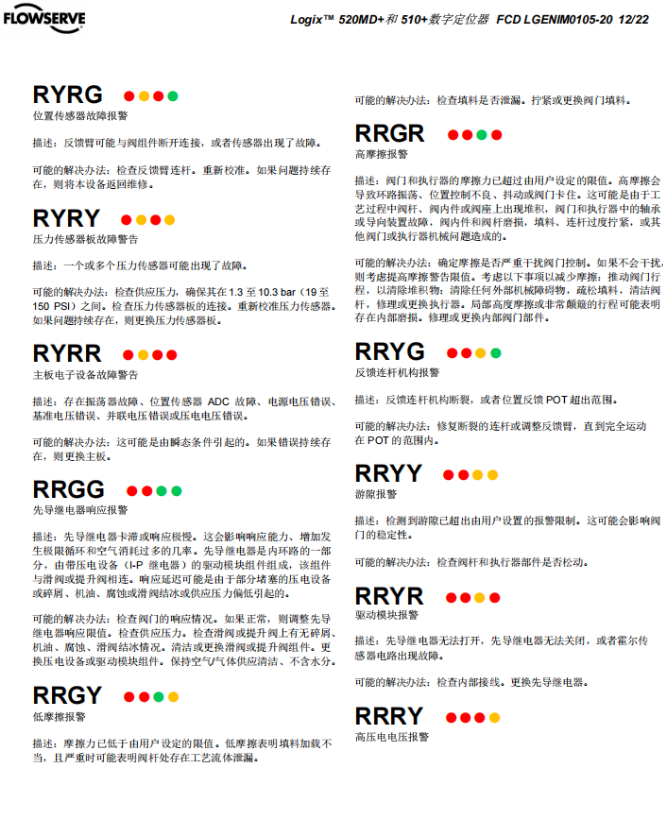

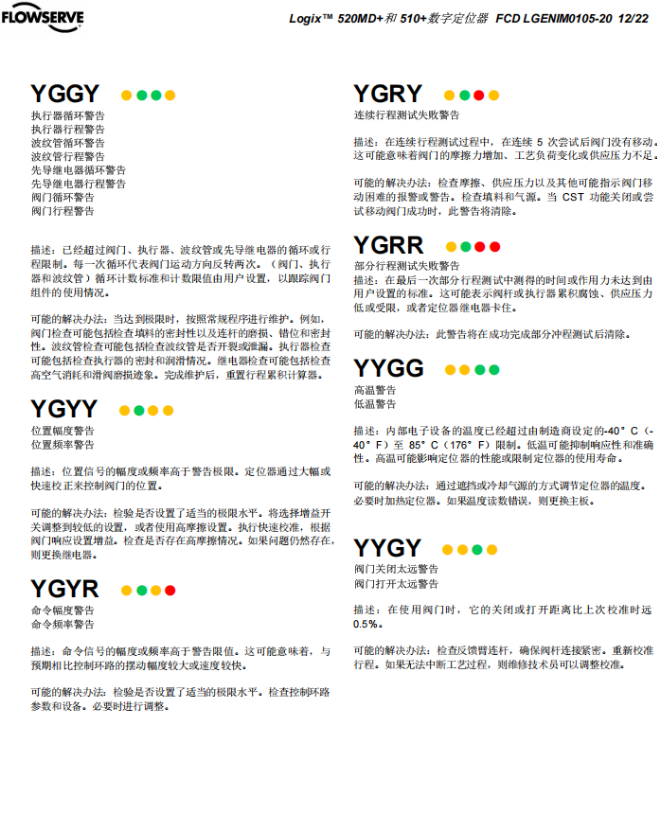

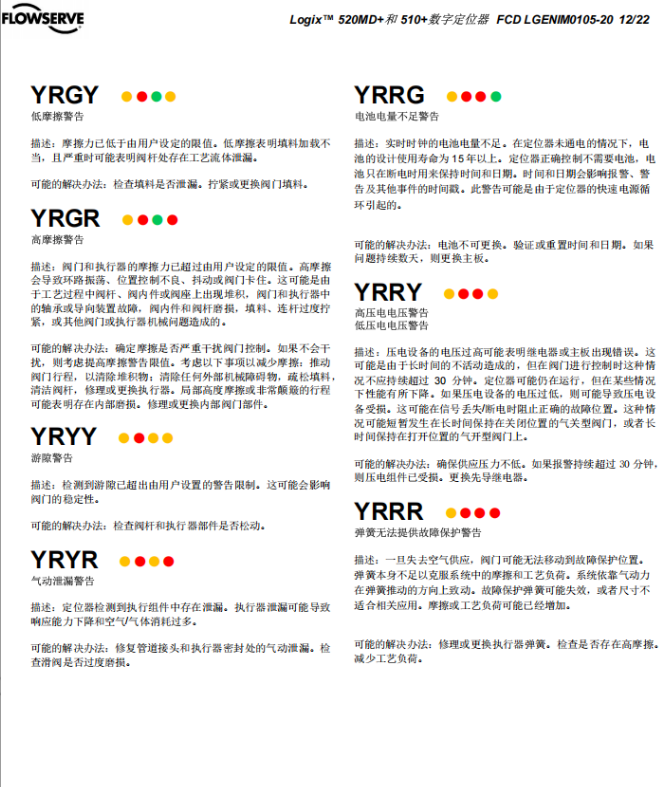

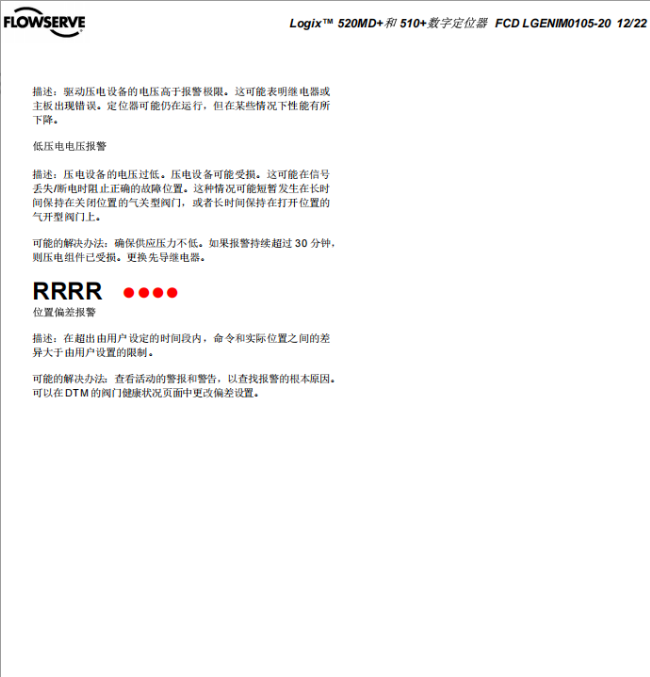

状态代码描述
三、配置开关说明
1. 气动方式
2. 关闭信号设置
3. 位置特性
- 可选：配合下一开关设置其他特性（如等百分比或用户自定义）。
4. 自动调谐
开启后，每次按 Quick-Cal 按钮时自动调谐，并根据增益开关设定计算增益。
5. 稳定性开关
6. 行程校准模式
四、工作原理简述
电信号（4–20 mA）送入微处理器，与实测阀位比较，经控制算法计算后驱动压电阀，控制气动放大器输出气压，推动执行器动作。当阀位接近指令位置时，输出降低，最终稳定在设定位置。
若阀位反馈信号无法及时返回，会导致持续输出气压，阀门无法到位，需检查连接件并进行行程校验。
五、常见故障及处理方法
| 故障现象 | 可能原因 | 纠正措施 |
| 设备对模拟指令无响应 | 1. 设备处于数字指令模式 | 1. 使用ValveSight DTM软件或手持式通讯器切换至模拟指令模式。 |
| 2. 在校准过程中出错 | 2. 纠正校准错误。重新校准 |
| 阀门位置读数与指令不同 | 1. 阀杆位置传感器的安装偏离180度 | 1. 重新定位传感器 |
| 2. 行程未校准 | 2. 校准行程 |
| 3. 紧密关闭MPC（较小位置截止）有效 | 3. 不需要处理 |
| 4. 定制特性或软停止有效 | 4. 不需要处理 |
| 阀门位置完全打开或完全关闭，不对指令做出响应 | 1. 行程未校准 | 1. 校准阀门行程 |
| 2. 内回路霍尔传感器未连接 | 2. 检验硬件连接 |
| 3. 在软件中输入错误的气动方式 | 3. 检查ATO（气开）和ATC（气关）设置。重新校准 |
| 4. 执行器管路连接反向 | 4. 检验ATO/ATC驱动器管道连接 |
| 5. 电动气动转换器故障 | 5. 更换电气转换器 |
| 6. 控制参数内回路偏差过高或过低 | 6. 调节内回路，查看是否恢复正确控制 |
| 定位器的停滞和振荡动作 | 1. 电气转换器污染 | 1. 检查气源是否正确过滤并满足ISA规范ISA-7.0.01 |
1. 阀门关不死或不能全开
示例：FV1027
原因：手轮被固定在某一位置。
处理：恢复手轮至自然位置。
2. 阀杆振荡
示例：PV1049
处理：使用 HART 手操器调整比例参数，降低灵敏度。
